DAFTAR ISI

1. Tujuan

6. Kondisi

1. Dapat menganalisis rangkayan ekuivalen hibrid

2. Dapat menentukan nilai dari konfigurasi findek bias

3. Dapat menentukan nilai dari konfigurasi emitor bias

4. Dapat menentukan nilai konfigurasi cammon base

2. Alat dan Bahan [kembali]

a. Transistor

Merupakan alat semikonduktor yang digunakan sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor berfungsi. Transistor berfungsi sebagai kran listrik, di mana arus inputnya (BJT) dan tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

b) Resistor
salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya.

c) Grounding
Adalah sistem pentanahan yang berfungsi untuk meniadakan beda potensial sehingga jika ada kebocoran tegangan atau arus akan langsung dibuang ke bumi.

[kembali]

3. Dasar teori [kembali]

Analisis perkiraan rangkaian ekuivalen hibrid pada Gambar 5.104 menyatakan konfigurasi emitor umum dan Gambar 5.105 menyatakan konfigurasi basis umum, keduanya sangat mirip karena itu hanya menggunakan model re. Konfigurasi akan dimasukkan ke dalam bagian ini untuk menunjukkan kesamaan dalam pendekatan dan persamaan yang dihasilkan.

Parameter model hybrid ditentukan oleh lembar data atau analisis eksperimental dan analisis dc yang terkait dengan penggunaan model re bukan merupakan integral bagian dari penggunaan parameter hybrid. Dengan demikian, ketika masalah disajikan parameter seperti h ie , h fe , h ib , dan seterusnya, akan ditentukan.

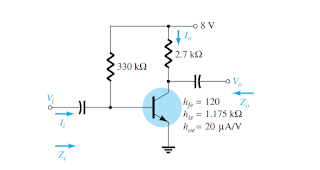

a) Fixed bias configuration Konfigurasi fixed-bias pada Gambar 5.106, memiliki jaringan ekuivalen ac sinyal kecil dan akan muncul seperti yang ditunjukkan pada Gambar. 5.107 menggunakan perkiraan ekuivalen hibrida model emitor-umum. Dibandingkan kemiripan tampilan dengan Gambar 5.22 dan analisis r e model. Kesamaan ini menunjukkan bahwasannya analisisnya akan sangat mirip, dan hasilnyapun mungkin sama serta berhubungan langsung dengan yang lain.

b) Konfigurasi pembagi tegangan Untuk konfigurasi bias pembagi tegangan pada Gambar 5.109, menghasilkan sinyal kecil ac dengan jaringan ekivalen yang akan memiliki tampilan yang sama seperti Gambar 5.107, dengan R B diganti denganR = R1 7 R2.

c) Konfigurasi bias-emitter yang tidak bisa dilewati

Untuk konfigurasi bias emitor CE yang tidak dilewati pada Gambar 5.110, dengan model ac sinyal kecil akan sama dengan Gambar 5.30 , dengan br e diganti dengan h ie dan bIb dengan hfeIb. Analisis akan dilanjutkan dengan cara yang sama.

d) Konfigurasi emitor follower Emitor-pengikut pada Gambar. 5.38, model ac sinyal kecil yang akan cocok dengan Gambar. 5.111 , dengan bre = hie dan b = hfe.sehingga, persamaan yang dihasilkan akan sangat mirip.

e) Konfigurasi cammon-base Konfigurasi terakhir yang akan diperiksa dengan perkiraan rangkaian ekuivalen hibrid adalah penguat basis-bersama dari Gambar 5.113. yang digantikan dengan perkiraan hybrid basis-umum model ekuivalen yang akan menghasilkan jaringan pada Gambar 5.114, dan sangat mirip dengan Gambar 5.44.
